Name: 2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères
Brand: HongKong Guanke Industrial Limited
SKU: 2004A COB
Price: 999.88 USD
Availability: InStock

À la maison > produits > Module d'affichage d'affichage à cristaux liquides de matrice de points >

2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères

Affichage de matrice de points d'affichage à cristaux liquides

module d'affichage d'affichage à cristaux liquides de couleur

Lieu d'origine:

DONGGUAN, CHINE

Nom de marque:

Fangsheng

Certification:

ISO9001:2015

Numéro de modèle:

2004A COB

Nous contacter

Demandez un devis

Détails du produit

Matrice de points:

20 * 4 points

tension:

5.0V

Type d'affichage à cristaux liquides:

STN lcd

Mode d'affichage:

transmissif

Mettre en évidence:

Affichage de matrice de points d'affichage à cristaux liquides

module d'affichage d'affichage à cristaux liquides de couleur

Conditions de paiement et d'expédition

Quantité de commande min

500

Prix

Négociable

Détails d'emballage

Sac à bulles + boursouflure + boîte + carton de mousse

Délai de livraison

3 à 5 jours ouvrables

Conditions de paiement

T/T, Western Union, paypal

Capacité d'approvisionnement

200K ensembles/mois

Produits connexes

Vidéo

122 type de DENT de module d'affichage d'affichage à cristaux liquides de matrice de points de X 32s écran statique d'entraînement de 2,3 pouces

Obtenez le meilleur prix

Vidéo

module 2002 d'affichage de matrice de points d'affichage à cristaux liquides de 20 x 2 graphiques pour l'instrument

Obtenez le meilleur prix

Vidéo

Module carré 160 x d'affichage d'affichage à cristaux liquides de matrice de points de la DENT 3.3V résolution 160 taille de 3,5 pouces

Obtenez le meilleur prix

Vidéo

Affichage bleu de matrice de points d'affichage à cristaux liquides, rangée de 3,7 pouces/écran conduit par colonne de matrice de points

Obtenez le meilleur prix

Nous contacter

+86 136 3170 3190

fssales03@fsdzlcd.com

86-769-2270-5825

Contactez-nous maintenant

Description du produit

bleu Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides du caractère 2004 204 20x4

A. données de base :

1. Le module est un module de basse puissance d'affichage à cristaux liquides de caractère de consommation avec un contrôleur intégré.

2. Le module peut être facilement connecté avec un MCU.

3. Format d'affichage : 20 caractères X 4 lignes.

4. Il est fantastique pour Arduino a basé le projet.

5. Tension d'alimentation : 5V.

6. Module périodique entièrement assemblé et examiné de l'affichage à cristaux liquides 20x4.

7. Texte blanc, contre-jour bleu.

8. Interface analogique.

9. Taille : 98 x 60 x 12mm.

ARTICLE	CONTENU	DESCRIPTION
1	Taille d'ensemble d'affichage	98 (h) * 55 (w) * 3,55 millimètres (t)
2	Taille de visionnement	70,4 (h) * (w) 20,8 millimètre
3	Tension	3,3 V, 5.0V
4	La température d'opération	-20~70℃
5	Conduisez le paramètre	Devoir 1/16, 1 polarisé/5
6	Contre-jour	Blanc mené
7	Couleur	Bleu ou vert jaunâtre
8	Conduisez IC	ST7920

B. spécifications d'affichage :

<> Caractère d'affichage : 20 ligne du caractère X 4 police de caractères : 5X7dors+cursor

<> Couleur de fond de couleur-affichage d'affichage : STN, Bleu-jaune

<> Polarisez le mode : positif, Transflective

<> Angle de visualisation : 6h00

<> Devoir d'affichage : 1/16 conduisant de biais : 1/5

<> ROM de générateur de caractères (CGROM) : 8320 bits (192 points characterX5X7) et (32

points characterX5X10)

<> Générateur de caractères RAM (CGRAM) : peu 64X8 (8 points charactersX5X8)

<> Données RAM (DDRAM) d'affichage : peu 80X8 (80 caractères maximum)

<> Caractéristiques mécaniques (unité : millimètre)

<> Dimension d'Extenal : 98.0X60.0X13.5

<> Région de vue : police de caractères 76.0X25.2 : 5X7 pointille + curseur

<> Taille de caractère : 2.95X4.75 pointille la taille : 0.55X0.55

<> Lancement de caractère : 3.55X5.35

<> Poids : 60g

<> PUISSANCE : +5V

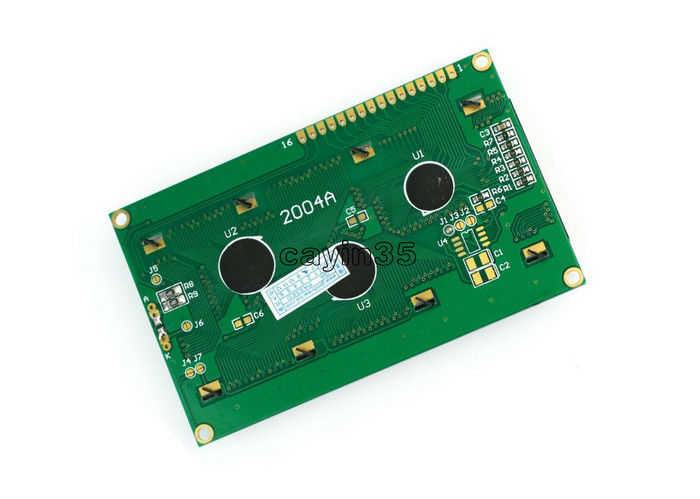

2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères 0

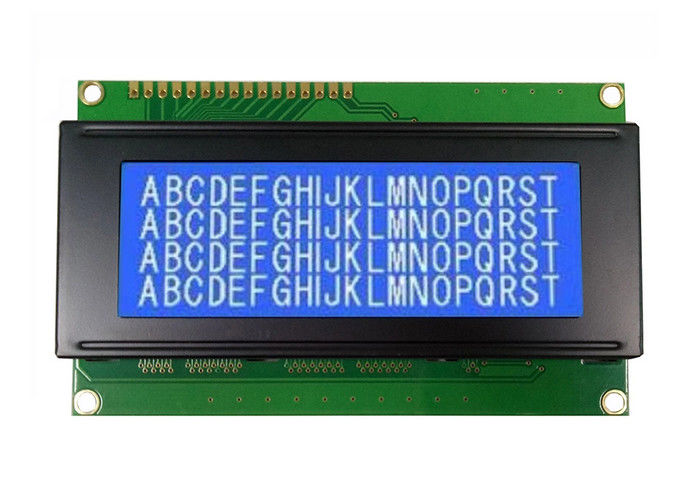

2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères 1

C. diagramme de structure :

Pin NON.	Symbole	Fonction		Remarque
1	Vss	Alimentation d'énergie	0V
2	Vdd		+5V
3	Vo		Pour l'affichage à cristaux liquides	Variable
4	RS	Registre choisi (H : Données L : Instruction
5	R/W	L : MPU à LCM H : LCM au MPU
6	E	Permettez
7	DB0	Bit d'informations 0
8	DB1	Bit d'informations 1
9	DB2	Bit d'informations 2
10	DB3	Bit d'informations 3
11	DB4	Bit d'informations 4
12	DB5	Bit d'informations 5
13	DB6	Bit d'informations 6
14	DB7	Bit d'informations 7
15	A	Anode d'unité de LED
16	K	Cathode d'unité de LED

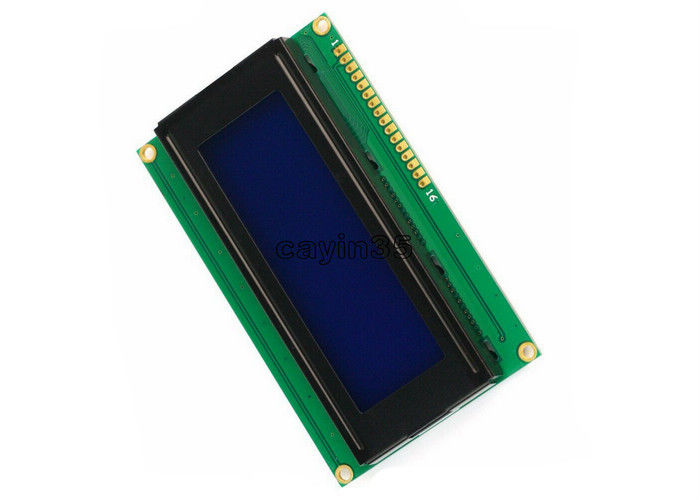

2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères 2

2004 204 bleus Blacklight de contrôleur d'IC de module d'affichage d'affichage à cristaux liquides de matrice de points de 20 x 4 caractères 3
