3,3 polarisation négative du devoir 1/3 du paramètre 1/4 d'entraînement de panneau d'affichage d'affichage à cristaux liquides de V HTN

3,3 polarisation négative du devoir 1/3 du paramètre 1/4 d'entraînement de panneau d'affichage d'affichage à cristaux liquides de V HTN

Détails sur le produit:

Lieu d'origine: DONGGUAN, CHINE
Nom de marque: Fangsheng
Certification: ISO9001:2015
Numéro de modèle: FHP2511GP01

Conditions de paiement et expédition:

Quantité de commande min: 500
Prix: Negotiation
Détails d'emballage: Sac à bulles + boursouflure + boîte + carton de mousse
Délai de livraison: 3 à 5 jours ouvrables
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: 200K ensembles/mois
meilleur prix Contact

Détail Infomation

Type d'affichage à cristaux liquides: Affichage d'affichage à cristaux liquides de HTN Tension: 3,3 V
LED: Blanc Mode d'affichage: Transmissif, Transflective
Surligner:

affichage à cristaux liquides bleu de film

,

Affichage d'affichage à cristaux liquides de Transflective

Description de produit

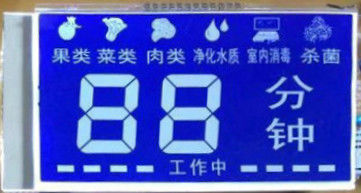

7 module fait sur commande négatif d'affichage d'affichage à cristaux liquides de taille de panneau d'affichage d'affichage à cristaux liquides de l'affichage HTN d'affichage à cristaux liquides de segment



Type arrière de polariseur :
Il y a trois types de polariseur : polariseur de transmission ; polariseur transflective et polariseur réfléchi.
A. Si aucun contre-jour de LED, ne choisissent svp le polariseur réfléchi.
B. Si le contre-jour de LED est nécessaire, alors vous pouvez choisir la transmission ou le polariseur transflective.
C. le polariseur de Transflective est meilleur et cher que le polariseur de transmission. Mais l'affichage à cristaux liquides transflective aura un résultat léger uniforme comparé au polariseur de transmission. D'ailleurs, quand le contre-jour de LED est éteint, l'affichage à cristaux liquides de transflecitve aura également un bon résultat d'affichage.
D. Pour le polariseur de transmission, quand c'est affichage à cristaux liquides négatif ou contre-jour de LED soit allumée toujours, puis lui est un meilleur polariseur de transmission d'utilisation.

3,3 polarisation négative du devoir 1/3 du paramètre 1/4 d'entraînement de panneau d'affichage d'affichage à cristaux liquides de V HTN 0



Données de base :

ARTICLE
CONTENU
DESCRIPTION
1
Taille d'ensemble d'affichage
52 (h) * 45 (w) * 1,1 millimètres (t)
2
Taille de visionnement
49 (h) * 40 (w) millimètres
3
Tension
4.5V
4
La température d'opération
-20~70℃

5

Conduisez le paramètre

1/4 polarisation du devoir 1/3

6
Contre-jour
3pcs mené
7
Couleur
Blanc
8
Interface
Pin





Mode de connexion d'affichage à cristaux liquides.
Comment relier l'affichage à cristaux liquides sur votre carte PCB ? Il y a le type quatre de connecteurs pour votre choix.

1. connecteur mâle en métal. C'est manière très commune de connexion. Les goupilles devraient s'insérer dans des trous de carte PCB et le souder. Il est très fort et ferme. Le contre-jour d'affichage à cristaux liquides, de LED ou la carte PCB peut être relié ensemble comme module d'affichage à cristaux liquides.

2. bande de zèbre. Quand c'est connecteur de bande de zèbre, alors la bande de zèbre devrait être entre l'affichage à cristaux liquides et PCB.You devrait rendre l'affichage à cristaux liquides et la carte PCB compacte également, de sorte que le voyage de zèbre puisse entrer en contact et carte PCB de suite avec l'affichage à cristaux liquides.

Pour la connexion, si vous devez s'assurer que l'affichage à cristaux liquides et la carte PCB peuvent être bien rendus compacts, ou bien l'affichage à cristaux liquides ne peut pas être montré ou juste montrer une cloison.
Mais la bande de zèbre est bon marché.

3. Papier de soudure à chaud. Le papier de soudure à chaud est un flexible relient la manière. Le papier de soudure à chaud peut être pressing de chauffage sur l'affichage à cristaux liquides et la carte PCB directement. Mais dirigez le joint est facile à être oxydé après quelques années.

(Circuit imprimé flexible) connexion 4.FPC. Le connecteur de FPC est également un flexible relient la manière. La qualité de FPC est très bonne comparée au papier de soudure à chaud. C'est une bonne manière de connexion, mais la charge des prix et d'outillage est plus élevée.



Norme d'inspection

Surface

Inspection



18

(subordination)



Affichage positif d'affichage à cristaux liquides de condition :

Défectueux punctiforme (affichage à cristaux liquides avec sale

taches, emplâtre avec les taches sales, verre

dommages extérieurs, dommages de polariseur

(après l'emplâtre est visuel)

Φ= (L +W)/2

L=Length

W=Width

Inspection

Standard

mouledu ≤10

moule 11~30

moule 31~80

>moule 80

φ≤0.1mm

Ignoré

Ignoré

Ignoré

Ignoré

0.1mm<>

3 3 2 2

0.2mm<>

1 1 0 0

0.25mm<>

0 0 0 0

0.3mm<>

0 0 0 0

0.10mm<>

3 3 2 2

Note :

1. 0.15mm5mm<>, le statut ci-dessus de défauts peuvent être ignorés quand il est en dehors de secteur de V/A.

Il y a statut spécial à la demande de client ou échantillon signé

Affichage négatif d'affichage à cristaux liquides de condition :

Défectueux punctiforme (affichage à cristaux liquides avec sale

taches, emplâtre avec les taches sales, verre

dommages extérieurs, dommages de polariseur

(après l'emplâtre est visuel)

Φ= (L +W)/2

L=Length

W=Width



Inspection

Standard

mouledu ≤10 moule 11~30 moule 31~80 >moule 80

φ≤0.1mm

6 5 4

3

0.1mm<>

3 3 2 1

0.2mm<>

0 0 0 0

0.25mm<>

0 0 0 0

0.10mm<>

6 5 4 3

Note :

1. 0.1mm5mm<>, le statut ci-dessus de défauts peuvent être ignorés quand il est en dehors de secteur de V/A.

2. Il y a statut spécial à la demande de client ou échantillon signé
