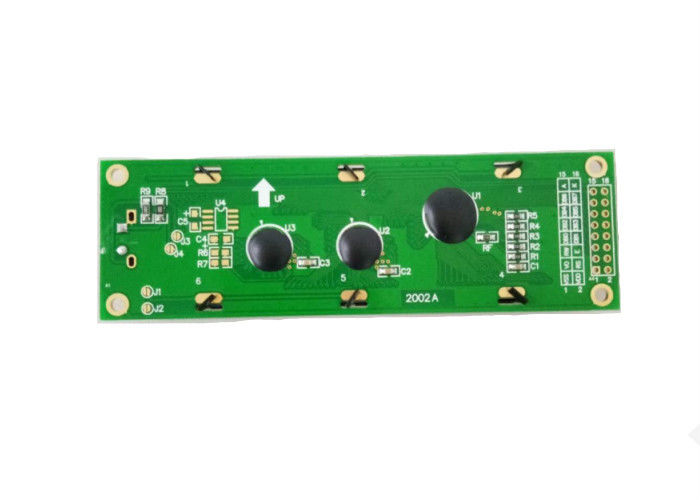

module 2002 d'affichage de matrice de points d'affichage à cristaux liquides de 20 x 2 graphiques pour l'instrument

module 2002 d'affichage de matrice de points d'affichage à cristaux liquides de 20 x 2 graphiques pour l'instrument

Détails sur le produit:

Lieu d'origine: DONGGUAN, CHINE
Nom de marque: Fangsheng
Certification: ISO9001:2015
Numéro de modèle: ÉPI 2002A

Conditions de paiement et expédition:

Quantité de commande min: 500
Prix: Negotiation
Détails d'emballage: Sac à bulles + boursouflure + boîte + carton de mousse
Délai de livraison: 3 à 5 jours ouvrables
Conditions de paiement: T/T, Western Union, paypal
Capacité d'approvisionnement: 200K ensembles/mois
meilleur prix Contact

Détail Infomation

Dots Matrix: 20 * 2 points Tension: 5.0V
Type d'affichage à cristaux liquides: Affichage à cristaux liquides de STN Mode d'affichage: Transmissif
Surligner:

Affichage de matrice de points d'affichage à cristaux liquides

,

module d'affichage d'affichage à cristaux liquides de couleur

Description de produit

20 x 2 affichage 2002 graphique d'affichage à cristaux liquides de l'affichage à cristaux liquides Dot Matrix Display Module pour l'instrument


A. Specifications :



Nombre de caractères : 20 caractères X 2 lignes
Type d'affichage : Vert bleu/gris/jaune de l'ÉPI STN/FSTN, négatif/positif
Devoir : 1/16
Polarisation : 1/5
Tensions d'entrée : 5,0 ou C.C 3.3V
Angle de visualisation : 6 ou 12 heures
Connecteur : zèbre
Couleur de contre-jour de LED : vert blanc/bleu/jaune

ARTICLE
CONTENU
DESCRIPTION
1
Taille d'ensemble d'affichage
116 (h) * 37 (w) * 12,5 millimètres (t)
2
Taille de visionnement
85 (h) * 20 (w) millimètres
3
Tension
3,3 V, 5.0V
4
La température d'opération
-20~70℃
5
Température de stockage

-30~80℃

6
Contre-jour
Le blanc a mené
7
Couleur
Bleu ou vert jaunâtre
8
Commande IC
ST7920



B. Product Details :

  • Suitbale pour des copieurs, des télécopieurs, l'équipement de test industriel, la mise en réseau, etc.
  • Ce produit est un module d'affichage d'affichage à cristaux liquides avec le contre-jour bleu
  • Le module 2002 d'affichage d'affichage à cristaux liquides est un grand remplacement pour le vieil
  • Petit et léger aspect, il est facile et commode d'employer
  • D'autres caractéristiques : alimentation d'énergie de la logique 5V, communication parallèle, fiabilité élevée, température ambiante large.

module 2002 d'affichage de matrice de points d'affichage à cristaux liquides de 20 x 2 graphiques pour l'instrument 0

C. Structure Diagram :



L'affichage est un composant critique dans chaque projet, effectuant la caisse, les progiciels, la conception électrique, l'interface utilisateurs, et même la vie de batterie. Pour ces raisons, et parce que c'est le composant le plus évident de votre produit, il doit être approuvé par l'équipe de créateurs, la gestion et le marketing mécaniques. Devant ces équipes peuvent approuver, elles doivent le voir dans l'action. Mais elle peut prendre des jours ou des semaines pour relier un affichage à votre plate-forme, pour l'initialiser et pour construire une bibliothèque de code capable créer des démonstrations crédibles. En attendant, le projet entier est sur la prise. Notre panneau de kit de 8051 développements/démonstration peut résoudre ce problème. Employez-le pour obtenir l'affichage vu, démontré et approuvé pour votre projet.

2002A est un kit de démonstration et de développement du microcontrôleur 8051 (80C51) pour le produit de la série 2002A qui est module d'affichage à cristaux liquides du caractère 20x2. Le kit inclut le conseil de MCU commandé, l'ISP (dans la programmation système) avec le port USB et le câble pour adapter la démonstration aux besoins du client qui inclut vos propres images à mémoire d'image, polices personnalisées, symboles, icônes et croquis de brûlure, l'alimentation d'énergie, l'outil à sertir utilisé pour relier l'affichage et le tableau de MCU. Facultatif pour l'interface 6800 4/8-bit parallèle.


 module 2002 d'affichage de matrice de points d'affichage à cristaux liquides de 20 x 2 graphiques pour l'instrument 1


2002A est 20 caractères au loin, module d'affichage à cristaux liquides de caractère de 2 rangées, contrôleur de SPLC780C (HD44780 contrôleur compatible industriellement compatible), l'interface 6800 4/8-bit parallèle, contre-jour mené simple avec la couleur verte jaune a inclus peut être obscurci facilement avec une résistance ou PWM, le stn-affichage à cristaux liquides le positif, texte bleu-foncé sur la couleur verte jaune, grand choix de température de fonctionnement, rohs conformes, établi dans le jeu de caractères soutient texte anglais/japonais, voit la fiche technique de SPLC780C pour le plein jeu de caractères. Alimentation de l'énergie 3.3v ou 5v facultative et connexion facultative d'en-tête de goupille.

Il est facilement commandé par MCU tel que 8051, l'IMAGE, AVR, ARDUINO, BRAS et la framboise Pi.It peut être employée dans n'importe quels systèmes inclus, équipement industriel de dispositif, de sécurité, médical et tenu dans la main.
