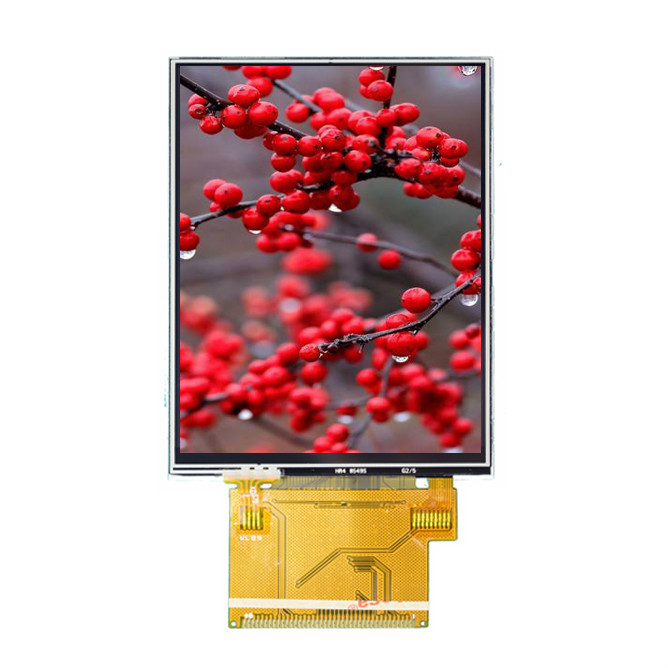

Résolution d'écran tactile de module d'affichage à cristaux liquides de TFT de 2,8 pouces module d'affichage d'interface de 240 * de 320 Dots Matrix SPI
Détails sur le produit:
| Lieu d'origine: | DONGGUAN, CHINE |
| Nom de marque: | Fangsheng |
| Certification: | ISO9001:2015 |
| Numéro de modèle: | TFT2806N03JPY-14P |
Conditions de paiement et expédition:
| Quantité de commande min: | 50 |
|---|---|
| Prix: | USD 5.6 - 6.5/ Piece |
| Détails d'emballage: | Sac à bulles + boursouflure + boîte + carton de mousse |
| Délai de livraison: | 3 ~ 5 jours ouvrables |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union, paypal |
| Capacité d'approvisionnement: | 200K ensembles/mois |
|
Détail Infomation |
|||
| Résolution: | 240 * 320 | Taille: | 2,8 pouces |
|---|---|---|---|
| Direction de visionnement: | 6 heures | Mode de TFT: | TFT, transmissif |
| Taille d'ensemble: | 50 millimètres * 69,20 millimètres * 2,3 millimètres T | Éclat: | 280 Cd/m2 |
| Surligner: | lcd monitor module,tft lcd touchscreen display |
||
Description de produit
Résolution d'écran tactile de module d'affichage à cristaux liquides de TFT de 2,8 pouces module d'affichage d'interface de 240 * de 320 Dots Matrix SPI
A. Specifications :
|
Article
|
Contenu
|
Description
|
|
1
|
Nom de produit
|
2,8 module de l'affichage à cristaux liquides de TFT 240RGB X de pouce 320
|
|
2
|
Taille de module
|
50 millimètres * 69,20 millimètres * 2,30 millimètres T
|
|
3
|
Résolution
|
240 * 320
|
|
4
|
Interface
|
SPI
|
|
5
|
Type d'écran tactile
|
RÉSISTIF ou SANS, CAPACTIVE
|
|
6
|
Type d'interface
|
16 MCU mordus
|
|
7
|
Couleurs
|
65K
|
|
8
|
Contrôleur/conducteur
|
ST7789V
|
| 9 | Source lumineuse | 4 LED blanches en parallèle |
Notre avantage :
1 . Le prix de gros d'usine.
2 . Bonne qualité.
3. expédition rapide d'ici 5 jours.
4. Pour des actions, aucun moq, ok 1pc. accueil de commande.
5. paiement en ligne.
6. appui remboursement de 7 jours.
7. Des services après-vente 24 heures/7 jours
Nos certificats :
1. GB/T19001-2016 idt ISO9001 : 2015
2. CE ET ROHS
3. GV d'affichage d'affichage à cristaux liquides
TFT2806N03JPY-14P est module d'affichage à cristaux liquides de 240 * 320 points avec l'interface de SPI.
B. Product Applications :
C. Structure Diagram :
Définition de goupilles :
Les produits énumèrent
| Article | Pouce de taille | Dot Format | A.A. (millimètre) | Taille d'ensemble (millimètres) |
Contraste (Cr) |
Contre-jour | Éclat | Interface | Panneau | Contrôleur | Écran tactile | angle de vue | commentaires |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6h00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | parallèle 8bits | CPT | ST7735S | CPT | 6h00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | parallèle 8bits | HSD | ILI9225G | - | 12h00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | LE TM | ILI9342C | 6h00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RVB | CPT | OTA5182A | 6h00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | parallèle 8bits80 | CMO | ILI9341V | RTP | 6h00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RVB | CPT | ILI9341V | RTP | 3h00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | parallèle 8/16bits | LE TM | ILI9341V | 6h00 |
37pin, s'est vendu |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6h00 |
45pin, type de connecteur |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RVB | CMO | HX8257A - C | avec RTP/CTP | 6/IPS | connecteur 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RVB | LE TM | HX8664B+ | avec RTP/CTP |
12h00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RVB | CMO | HX8250A+ | avec RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RVB | HSD |
ILI6123H+ ILI5480 |
avec RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RVB | Innolux |
HX8264+ HX8664, X8282 |
avec RTP/CTP |
12h00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RVB | Innolux | TBD | avec RTP/CTP |
12h00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
avec RTP/CTP |
12h00 /IPS |
connecteur 40pin |
